Система подачи филамента Bambu Lab AMS Lite

Общая информация и совместимость

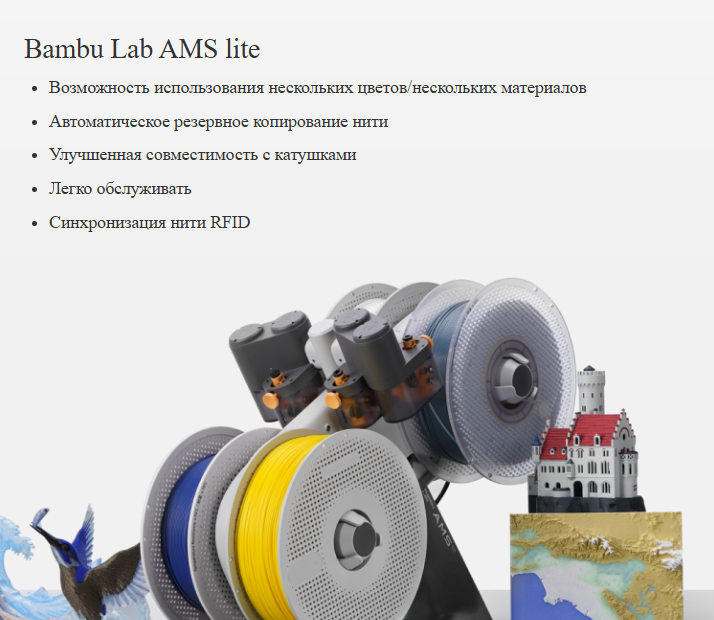

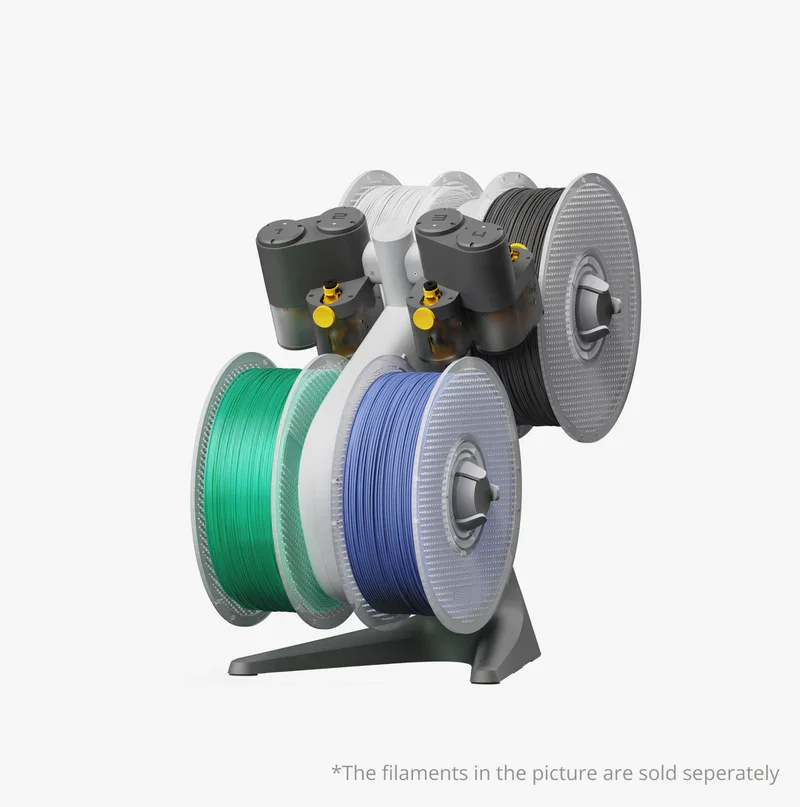

Bambu Lab AMS Lite представляет собой систему автоматической подачи филамента, разработанную для организации многоматериальной и многоцветной печати. Устройство предназначено исключительно для работы с 3D-принтерами Bambu Lab серии A1 и A1 mini. Подключение к моделям X1, P1S и P1P технически невозможно из-за различий в разъемах и протоколах управления. К одному принтеру подключается ровно один модуль AMS Lite, одновременное использование двух и более систем не поддерживается.

Физические размеры устройства составляют 397×208×342 мм при высоте 342 мм. Масса пустого модуля без катушек — 1.6 кг. Корпус изготовлен из смеси ABS-пластика, поликарбоната и полиоксиметилена, что обеспечивает жесткость конструкции при малом весе. Внешнее покрытие не имеет защитных уплотнителей, устройство не является пылевлагозащищенным.

Технические ограничения по материалам и катушкам

AMS Lite работает с нитями диаметром 1.75 мм. Официально подтверждена совместимость со следующими типами филаментов: PLA, PETG, ASA, PET, PC, PA, PVA, BVOH, PP, POM, HIPS. Запрещено использование эластомеров TPE и TPU, а также влажных растворимых поддержек PVA и BVOH — данные материалы обладают высокой адгезией к внутренним поверхностям PTFE-трубок и приводят к застреванию нити. Композитные филаменты с углеродным, стеклянным или металлическим наполнителем не рекомендуются к использованию, поскольку абразивные частицы ускоряют износ подающего ролика и внутреннего канала PTFE-трубок.

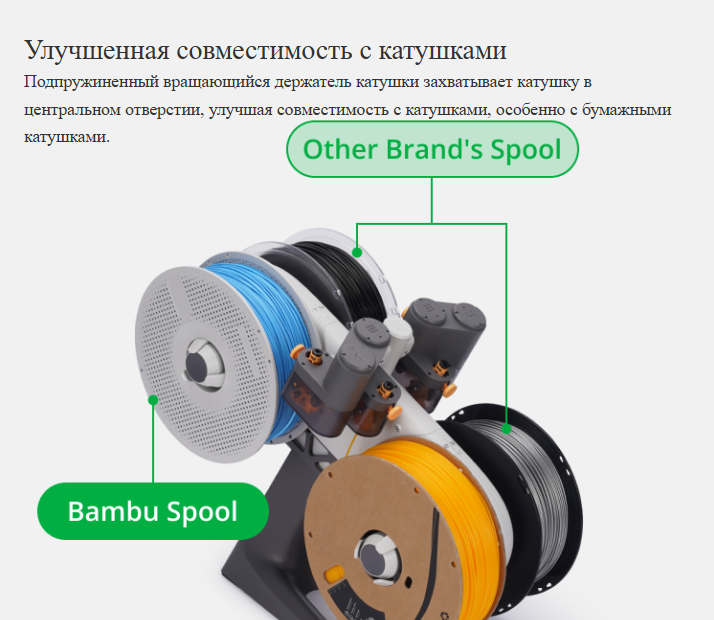

Геометрические параметры совместимых катушек: ширина бобины от 40 до 68 мм, внутренний диаметр центрального отверстия от 53 до 58 мм. При использовании катушек сторонних производителей необходимо проверить соответствие этим размерам. Бобины с шириной менее 40 мм не фиксируются на вращающейся оси, катушки шире 68 мм задевают соседние слоты. Отверстие диаметром менее 53 мм не надевается на ось, более 58 мм приводит к проскальзыванию оси внутри катушки.

Конструкция узла подачи и механика вращения

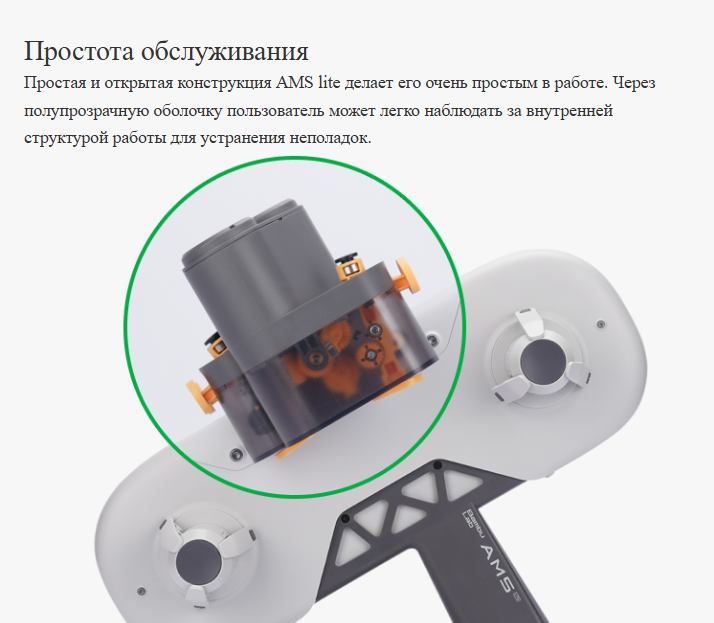

Каждый из четырех каналов AMS Lite включает два независимых механических узла: блок подачи и вращающуюся ось с электроприводом. Блок подачи содержит двигатель постоянного тока, обрезиненный подающий ролик и прижимной подшипник. Датчик Холла, расположенный непосредственно за входным отверстием, регистрирует момент входа филамента в систему. Пассивное измерительное колесо, соприкасающееся с нитью, вращается при ее движении и передает данные на контроллер для расчета фактически поданной длины.

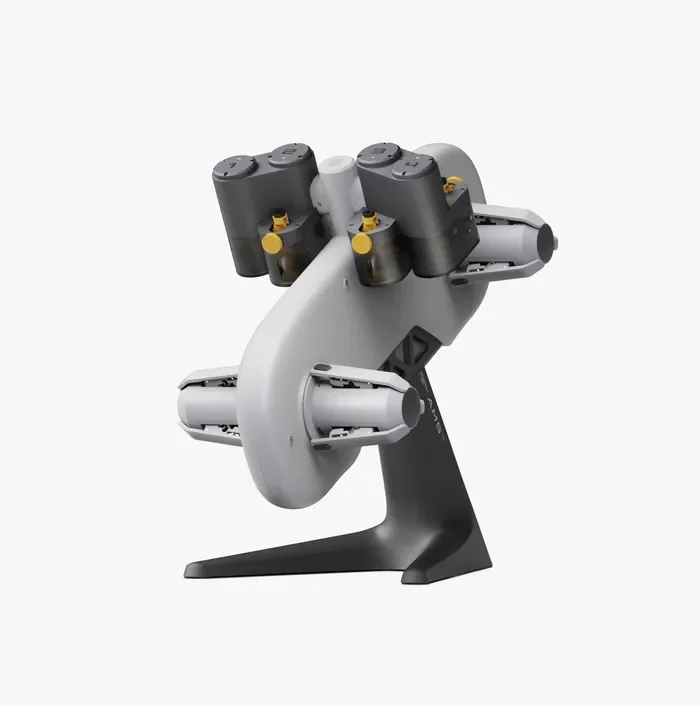

Вращающаяся ось приводится в движение отдельным двигателем. Основная функция оси — поддержание натяжения нити между катушкой и блоком подачи. При откате филамента из экструдера двигатель оси получает команду на обратное вращение и наматывает ослабленную нить обратно на катушку. Угол поворота ограничен 150 градусами, что соответствует длине сматываемого участка не более 40 см. При необходимости отката на большее расстояние двигатель выполняет несколько последовательных циклов вращения с паузами.

Контроль натяжения реализован в инструментальной головке принтера. Четыре PTFE-трубки сходятся в пятиходовом соединителе, внутри которого установлена подпружиненная каретка с постоянным магнитом. При увеличении усилия протяжки каретка смещается, магнит воздействует на датчик Холла, и система инициирует остановку подачи с выдачей сообщения о застревании нити.

Автоматические режимы подачи и резервирование

Процедура начальной загрузки филамента полностью автоматизирована. При вставке прутка во входное отверстие блока подачи оптический барьер фиксирует перекрытие луча, двигатель активируется и протягивает нить на фиксированную длину. После этого двигатель останавливается, и система переходит в режим ожидания команды на печать. Длина предварительной загрузки выбрана таким образом, чтобы кончик нити находился внутри пятиходового соединителя, но не доходил до экструдера.

В процессе печати система непрерывно контролирует наличие филамента на входе в экструдер. При обнаружении окончания нити датчиком инструментальной головки выполняется запрос к модулю AMS. Если в соответствующем канале присутствует филамент, принтер автоматически подает новую порцию без остановки печати и без вмешательства оператора. Если канал пуст, печать приостанавливается с выдачей уведомления о необходимости замены катушки.

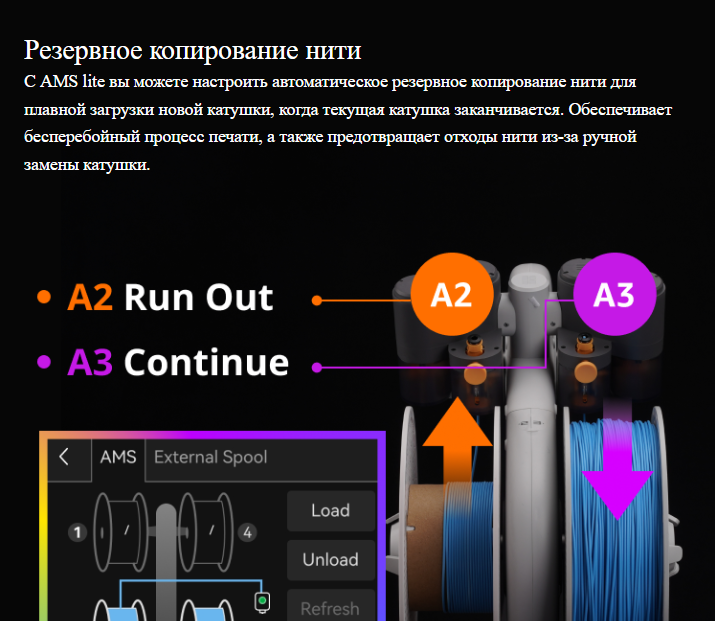

Функция автоматического резервирования позволяет назначить один из слотов в качестве источника дублирующего материала. Условия срабатывания: полное совпадение бренда, типа полимера, цвета, температуры печати и номера партии. При опустошении основной катушки система бесшовно переключается на резервную. Переключение происходит на границе слоя, без остановки движения портала и без видимых дефектов на поверхности модели.

Для сценариев с обрывом нити внутри PTFE-трубки реализован алгоритм принудительной промывки. Система определяет, что филамент присутствует в канале, но не может быть отведен назад из-за застревания. В этом случае принтер выполняет экструзию остатков материала через сопло в зону продувки, после чего автоматически переключается на следующий слот. Операция не требует разбора тракта подачи.

Обслуживание и устранение застреваний

Замена катушки выполняется через экранный интерфейс принтера. Команда выгрузки инициирует реверс двигателя экструдера и двигателя подачи AMS. Нить отводится назад до достижения пятиходового соединителя, после чего двигатели останавливаются. Катушка освобождается и может быть снята с оси. При невозможности извлечь нить стандартным методом на каждом блоке подачи предусмотрена механическая кнопка разблокировки привода. Удержание кнопки отключает электрическое удержание вала и позволяет вытянуть филамент вручную.

Загрязнение подающего ролика частицами пластика и пылью снижает коэффициент трения и приводит к проскальзыванию нити. Очистка ролика выполняется сухой безворсовой салфеткой без использования растворителей. PTFE-трубки подлежат замене при появлении видимых потертостей внутренней поверхности. Срок службы трубок зависит от частоты смены филамента и типа используемых материалов.
