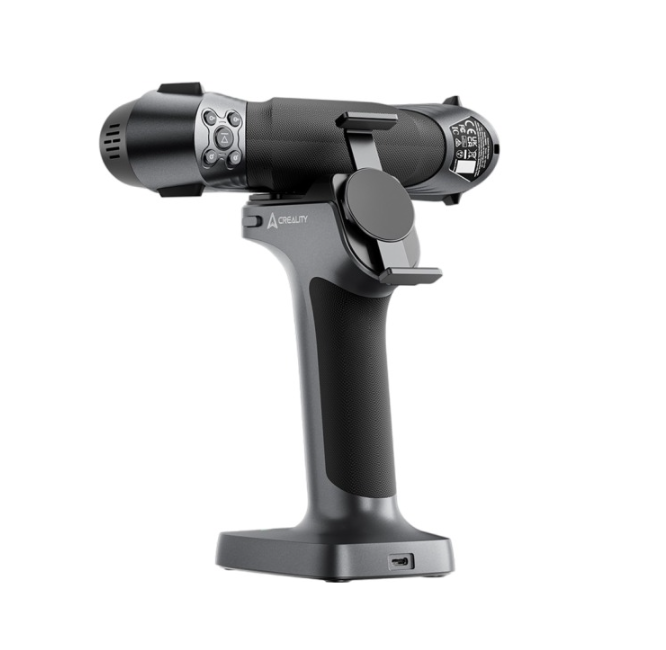

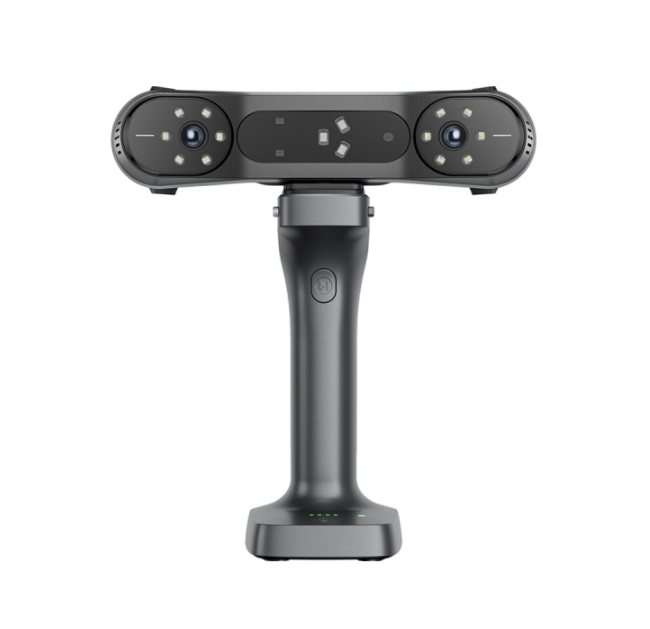

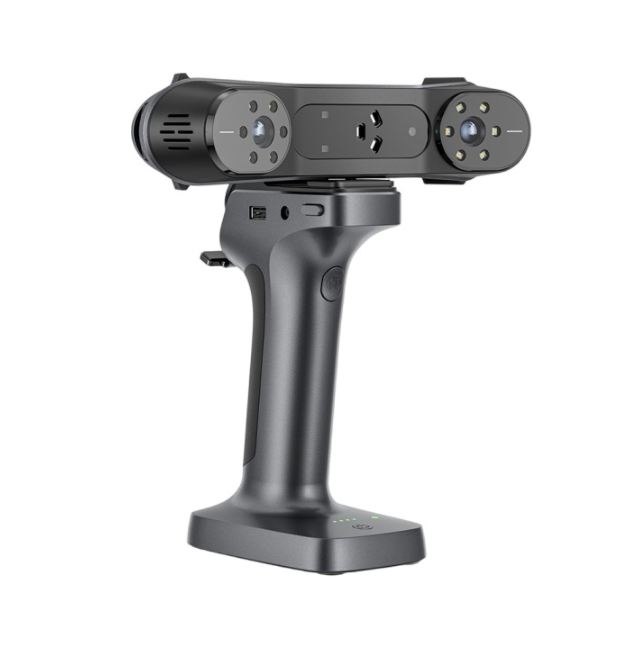

3D-сканер Creality CR-Scan RaptorX

Технология гибридного сканирования Creality RaptorX

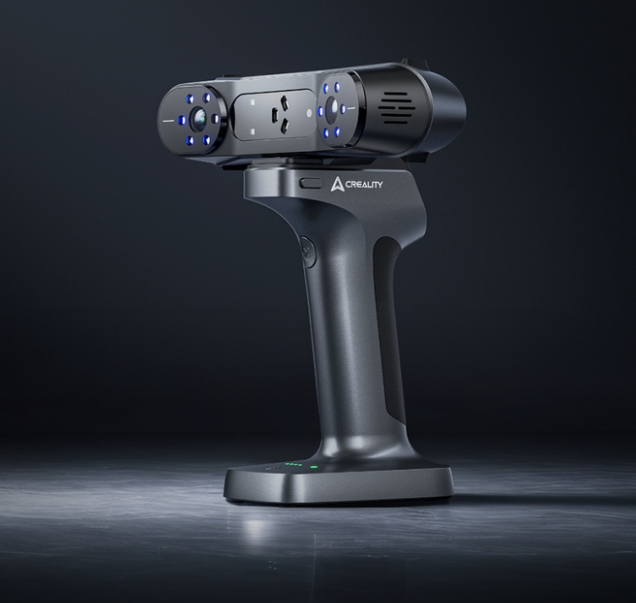

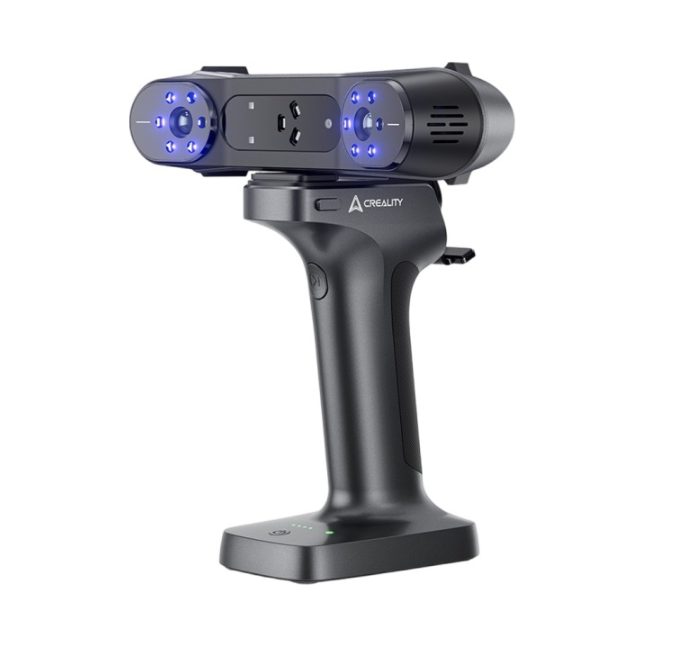

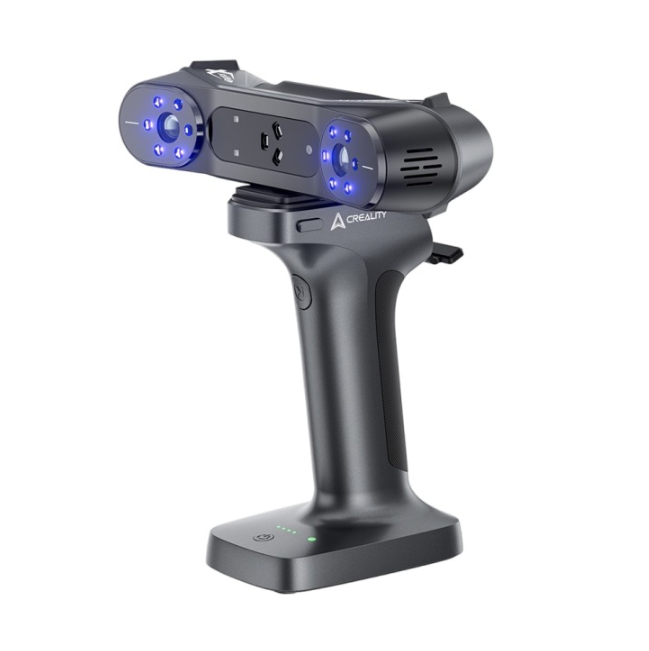

Creality RaptorX представляет собой первый в мире беспроводной гибридный 3D-сканер, сочетающий в себе лазерную и инфракрасную технологии сканирования. Устройство оснащено двумя типами источников света: 34 перекрещивающимися синими лазерными линиями для высокоскоростного сканирования и 7 параллельными синими лазерными линиями для режима повышенной точности. Инфракрасный подсвет (NIR) предназначен для сканирования людей и объектов с текстурами, обеспечивая безопасное воздействие на кожу и глаза.

Гибридная архитектура позволяет выбирать оптимальный режим в зависимости от поставленной задачи. Высокоскоростной режим с 34 перекрещивающимися линиями обеспечивает максимальную производительность при сканировании крупных объектов, таких как автомобили или промышленные узлы. Режим высокой точности с 7 параллельными линиями активируется для детализированной оцифровки сложных поверхностей с мелкими элементами. Инфракрасный режим предназначен для сканирования людей, включая лицо и тело, с сохранением естественных цветов и текстур.

Рабочее расстояние до объекта варьируется от 150 до 1000 мм, что позволяет комфортно сканировать как небольшие предметы размером от 5 мм, так и крупногабаритные объекты до 4000 мм. Зона сканирования регулируется от минимальных 270×170 мм до максимальных 665×574 мм, обеспечивая гибкость при работе с разными типами поверхностей. Высокая скорость измерений достигает 3 580 000 точек в секунду в инфракрасном режиме, 1 020 000 в высокоскоростном и 420 000 в режиме высокой точности.

Оптическая система и точность измерений

В основе сканера лежит премиальная оптика, состоящая из 9 линз с минимальным уровнем искажений. Высококачественные линзы обеспечивают четкую фокусировку и точную передачу геометрии по всему полю сканирования. Две камеры с разрешением 2.3 мегапикселя каждая захватывают изображение синхронно, формируя объемную модель с высокой детализацией. Металлические элементы конструкции корпуса снижают тепловую деформацию и обеспечивают стабильность оптической схемы при изменении температуры окружающей среды.

Точность сканирования составляет от 0.02 до 0.05 мм в зависимости от выбранного режима. Погрешность заявлена на уровне 0.02 мм, что соответствует профессиональному классу оборудования. Объемная точность при лазерном сканировании достигает 0.02+0.06 мм/м, при инфракрасном — 0.05+0.1 мм/м. Алгоритм температурной компенсации автоматически корректирует показания при изменении температуры, сохраняя заявленную точность в широком диапазоне условий эксплуатации.

Режимы работы и их применение

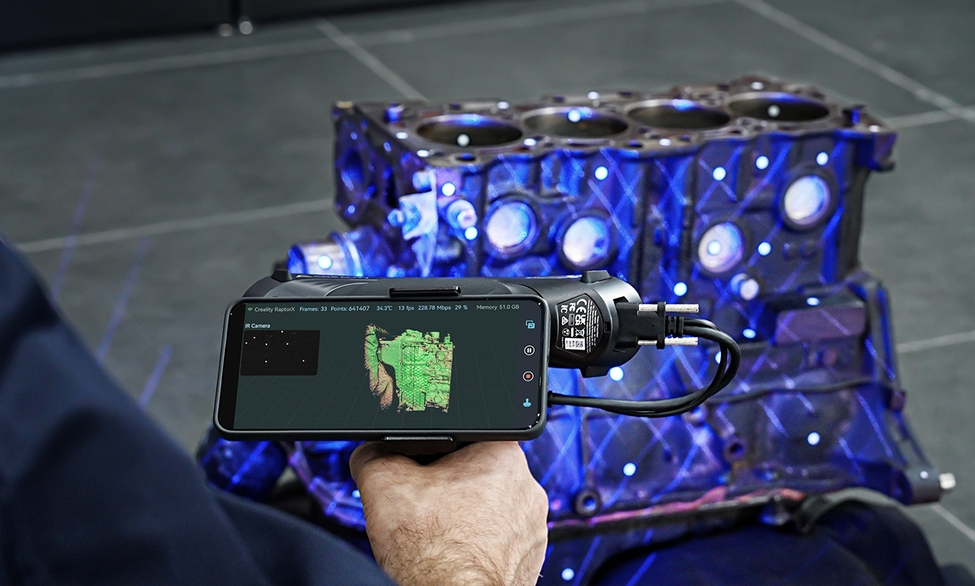

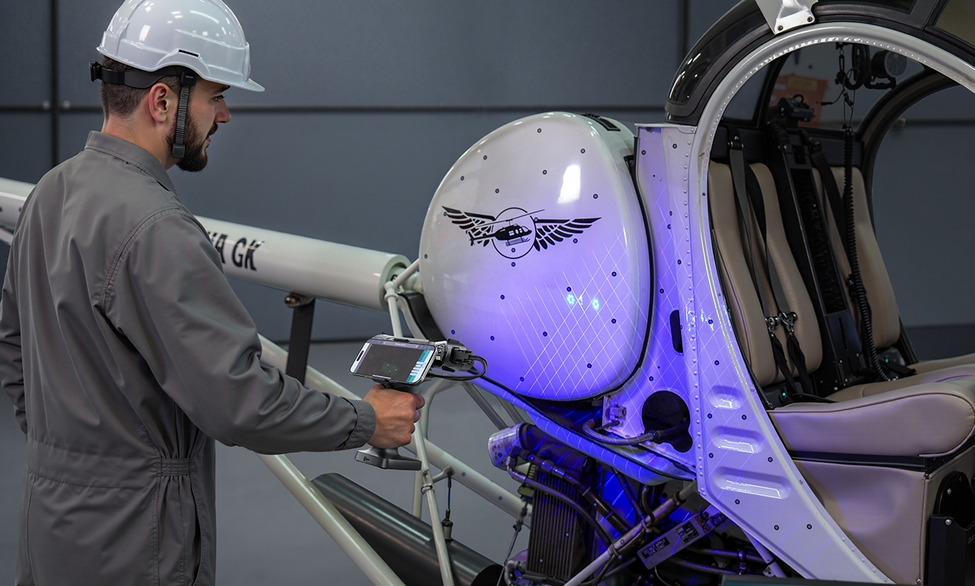

Высокоскоростной режим с 34 перекрещивающимися синими лазерными линиями предназначен для быстрой оцифровки крупных объектов. Перекрестная структура линий позволяет захватывать геометрию с разных направлений одновременно, минимизируя количество проходов и сокращая общее время сканирования. Режим оптимален для автомобилей, архитектурных элементов, скульптур и промышленного оборудования, где приоритетом является скорость при сохранении достаточной точности.

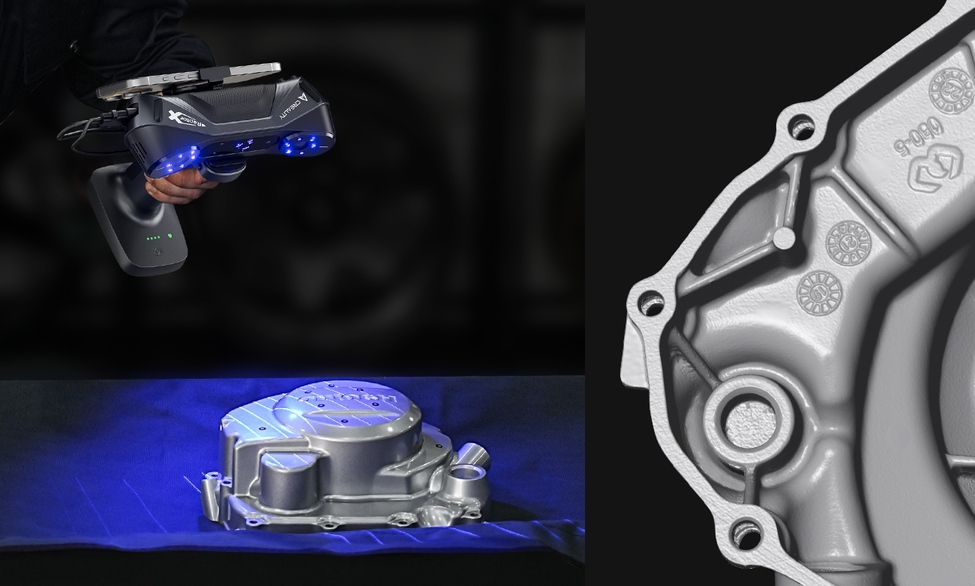

Режим высокой точности активирует 7 параллельных синих лазерных линий, обеспечивающих максимальную детализацию поверхности. Параллельные линии формируют плотное облако точек с минимальным шагом, что позволяет воспроизводить мельчайшие элементы рельефа, резьбу, микронеровности и сложные органические формы. Этот режим рекомендуется для сканирования пресс-форм, ювелирных изделий, деталей механизмов и объектов культурного наследия.

Инфракрасный режим предназначен исключительно для сканирования людей и объектов с цветными текстурами. Инфракрасный свет безопасен для глаз и кожи, что позволяет проводить сканирование лица и тела без ограничений. Полное сканирование человека занимает всего 2 минуты, при этом сохраняются естественные цвета кожи, текстура волос и мелкие детали, такие как морщины или родинки. Режим востребован в медицине, антропологии, создании персонализированных аватаров и индустрии развлечений.

Беспроводная передача данных и автономность

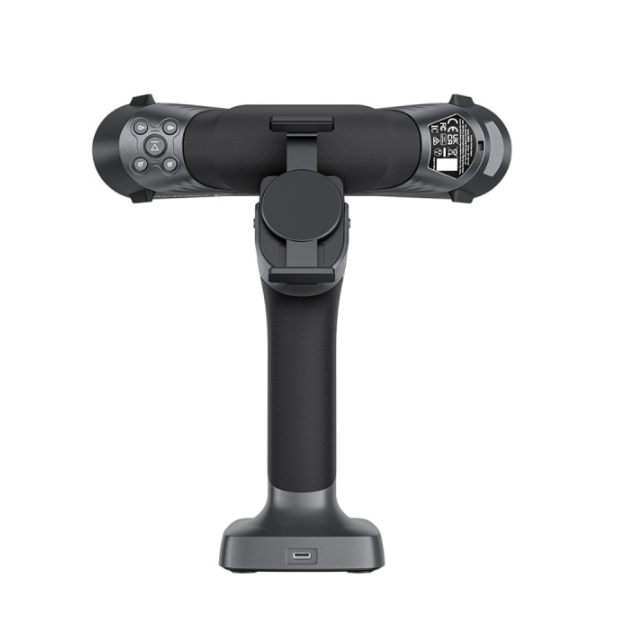

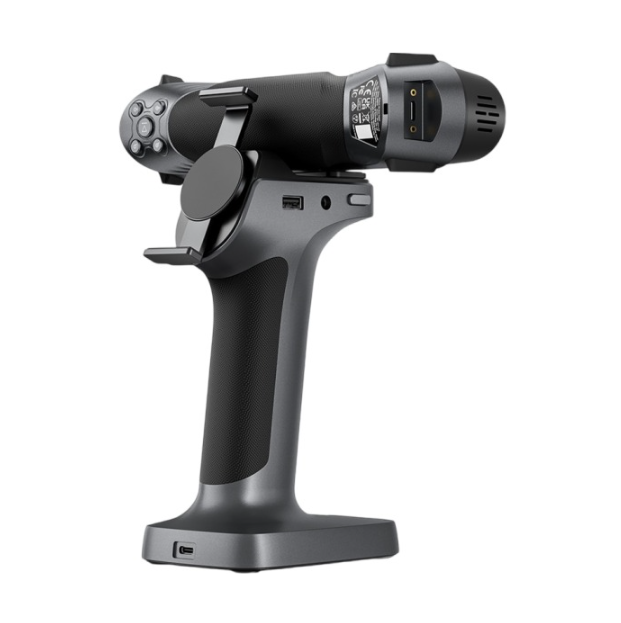

Creality RaptorX оснащен встроенным аккумулятором, обеспечивающим длительную автономную работу без подключения к сети. Полная зарядка батареи занимает 1.5 часа, чего достаточно для нескольких часов непрерывного сканирования. Элемент питания интегрирован в эргономичную рукоятку, что обеспечивает оптимальный баланс и снижает нагрузку на кисть при длительной работе. Вес сканера составляет всего 405 граммов, что делает его одним из самых легких в своем классе.

Габаритные размеры сканера составляют 215×50×74 мм, что позволяет легко транспортировать устройство в кейсе или рюкзаке. Компактность и малый вес делают RaptorX идеальным выбором для выездных работ, полевых исследований и использования в условиях ограниченного пространства. Сканер готов к работе сразу после извлечения из кейса и не требует длительной подготовки или калибровки.

Адаптация к условиям сканирования и совместимость

Сканер автоматически подстраивается под уровень окружающего освещения, компенсируя влияние внешних источников света. Встроенные алгоритмы анализируют яркость и контрастность в реальном времени, адаптируя параметры съемки для получения стабильного результата как в помещении, так и на улице. Это позволяет работать при естественном солнечном свете без необходимости затемнения помещения или использования дополнительных экранов.

Диапазон размеров сканируемых объектов охватывает предметы от 5 мм до 4000 мм, что делает RaptorX универсальным инструментом для самых разных задач. Минимальная зона сканирования 270×170 мм позволяет захватывать небольшие детали с высокой плотностью точек, а максимальная 665×574 мм обеспечивает быстрое покрытие крупных поверхностей. Для объектов размером более 4 метров возможно последовательное сканирование с последующей автоматической склейкой в ПО.
