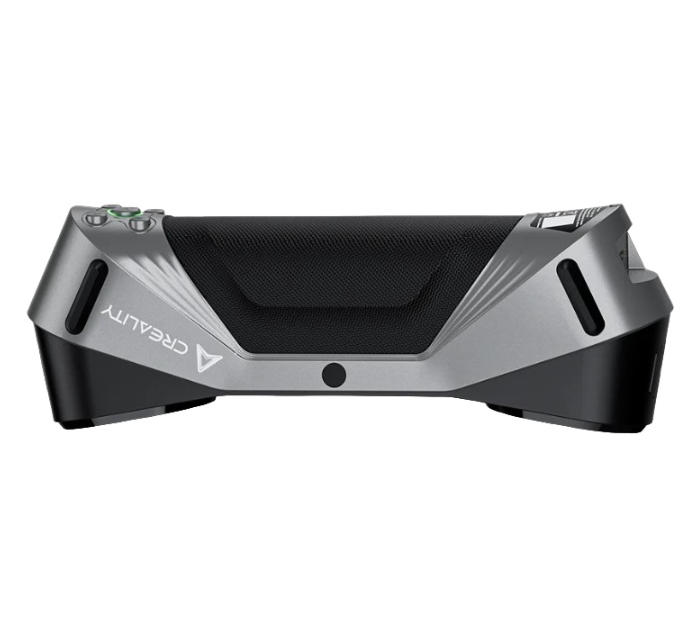

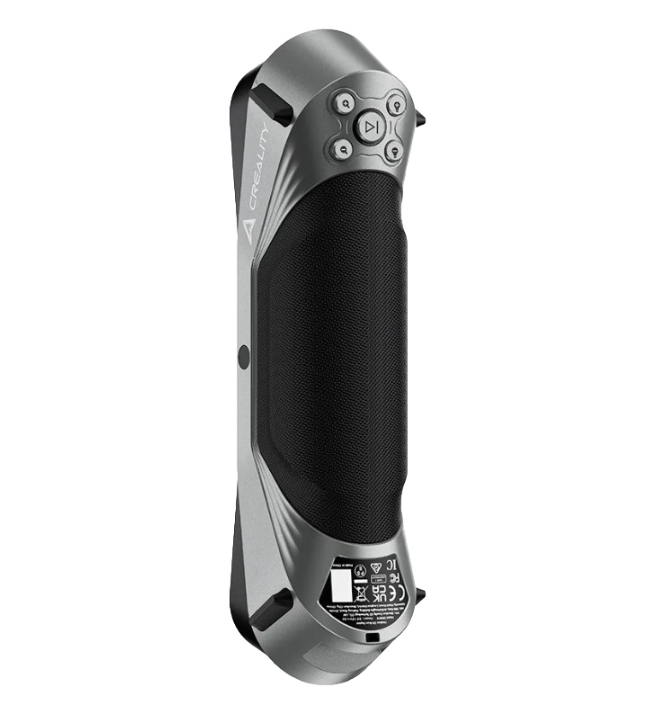

3D-сканер Creality CR-Scan Raptor

Гибридная технология сканирования

Creality CR-Scan Raptor представляет собой ручной 3D-сканер метрологического уровня, сочетающий в себе две передовые технологии сканирования: голубой лазер и инфракрасный свет. Гибридная конструкция позволяет выбирать оптимальный режим в зависимости от поставленной задачи — от захвата мельчайших деталей с высокоточной лазерной оцифровкой до быстрого сканирования крупных объектов без использования маркеров. Такая универсальность делает сканер пригодным для решения широкого спектра задач в различных отраслях: от реверс-инжиниринга и контроля качества до медицинского моделирования и дизайна.

В режиме лазерного сканирования используются 7 синих лазерных линий, обеспечивающих точность до 0.02 мм. Этого достаточно для захвата таких мелких элементов, как штампованные серийные номера деталей, микрорельеф поверхности или острые кромки сложных форм. Лазерное сканирование рекомендуется для работы с мелкими объектами, начиная от минимального размера 5×5×5 мм, а также для задач, требующих максимальной детализации и метрологической точности.

Технические характеристики и режимы работы

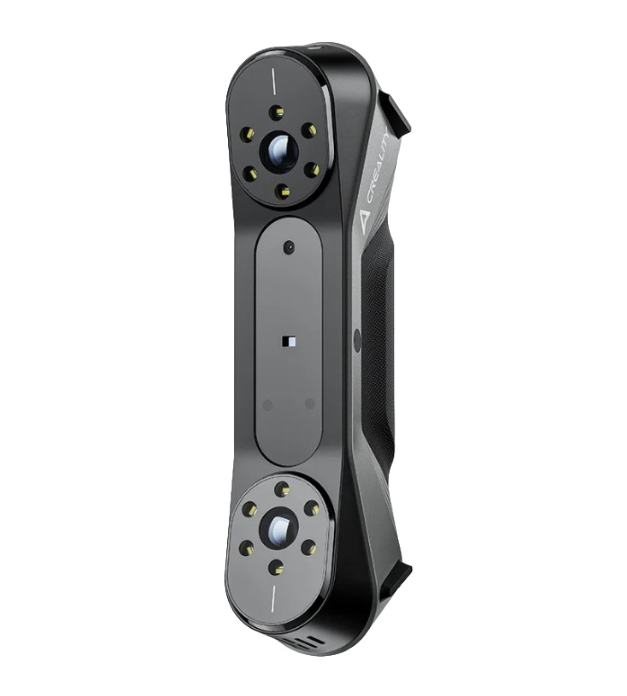

Разрешение сканирования варьируется в широком диапазоне от 0.02 до 2 мм в зависимости от выбранного режима и размера объекта. Минимальное разрешение 0.02 мм в лазерном режиме позволяет захватывать мельчайшие детали, в то время как более крупное разрешение в инфракрасном режиме обеспечивает высокую скорость при сохранении необходимого качества. Две камеры с разрешением 1920×1200 пикселей каждая работают синхронно, обеспечивая стереоскопическое зрение и точное определение глубины.

Скорость сканирования в лазерном режиме достигает 60 кадров в секунду, что позволяет быстро захватывать геометрию даже при работе с мелкими деталями. В инфракрасном режиме скорость составляет 20 кадров в секунду — этого достаточно для плавного сканирования крупных объектов без потери качества. Высокая частота кадров обеспечивает стабильность отслеживания и минимизирует влияние естественного дрожания рук оператора.

Рабочее расстояние до объекта зависит от выбранного режима. Для лазерного сканирования оптимальное расстояние составляет 150–400 мм, для инфракрасного — 170–1000 мм. Такая гибкость позволяет оператору выбирать удобную позицию без необходимости приближаться вплотную или отходить на большое расстояние. Зона сканирования в лазерном режиме составляет 270×170 мм, в инфракрасном — 930×580 мм, что обеспечивает эффективную работу с объектами любых размеров.

Оптическая система и стабильность

Высокая производительность и точность сканирования достигаются за счет качественной электроники и оптики. Комплект линз состоит из 9 элементов с минимальными искажениями, что обеспечивает отличный результат при сканировании на разном расстоянии от объекта. Сложная оптическая схема компенсирует аберрации и гарантирует четкое изображение по всему полю кадра, независимо от режима работы.

Класс лазера — первый, что означает полную безопасность для глаз человека при работе в любых режимах. Это особенно важно при сканировании людей, так как исключает необходимость использования защитных очков и позволяет проводить сканирование без ограничений по времени. Инфракрасное излучение в используемом диапазоне также безопасно и не оказывает вредного воздействия на кожу и сетчатку глаза.

Сканирование людей и цветных объектов

Сканер оснащен функцией захвата текстур и цвета, позволяющей создавать полноцветные 3D-модели с высокой достоверностью передачи оригинальных оттенков. Встроенная LED-подсветка усиливает насыщенность цветов, что особенно важно при сканировании в условиях недостаточного освещения. Благодаря этому даже в плохо освещенных помещениях сканер точно передает естественный цвет объекта без искажений и шумов.

Поддерживаемые форматы файлов включают .OBJ, .STL и .PLY — наиболее распространенные форматы для 3D-моделей. Формат .OBJ сохраняет информацию о цвете и текстуре, что позволяет использовать отсканированные модели в визуализации, дизайне и анимации. Форматы .STL и .PLY ориентированы на 3D-печать и инженерные задачи, где важна только геометрическая информация.

Работа со сложными поверхностями

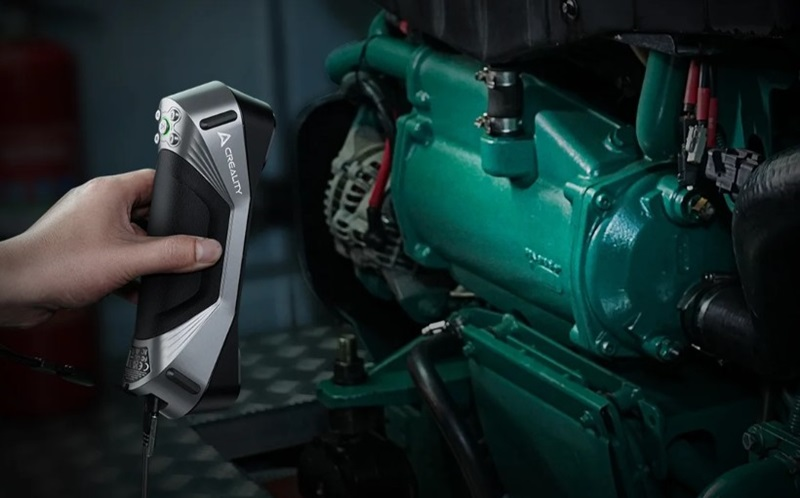

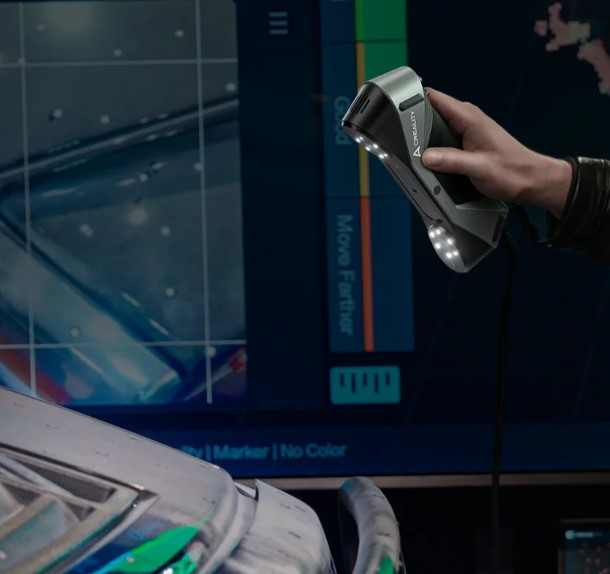

Одним из ключевых преимуществ CR-Scan Raptor является способность сканировать металлические и черные объекты без предварительного нанесения матирующего антибликового спрея. Благодаря использованию голубого лазера и специальным алгоритмам обработки, сканер эффективно работает с автомобилями, деталями, шинами и другими подобными объектами, которые традиционно создают проблемы для оптических систем. Это значительно ускоряет процесс подготовки к сканированию и исключает необходимость очистки объекта от остатков спрея после завершения работы.

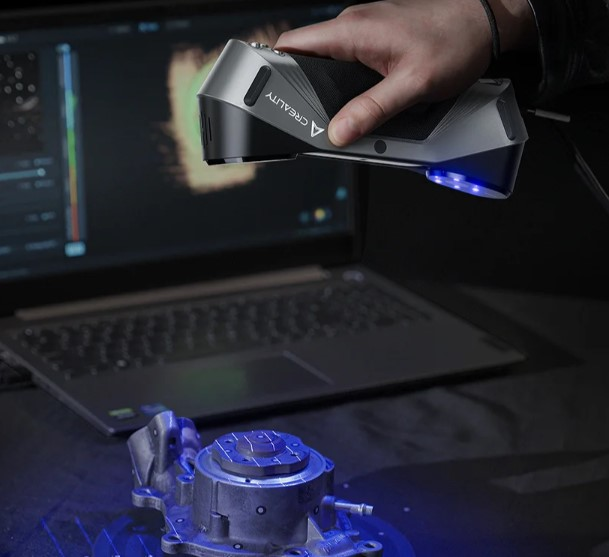

В лазерном режиме возможно сканирование даже таких сложных поверхностей, как отполированный металл или хромированные детали, без потери точности и появления артефактов. Синие лазерные лучи имеют меньшую длину волны по сравнению с красными, что обеспечивает лучшее отражение от металлических поверхностей и снижает влияние бликов. Это делает Raptor идеальным выбором для сканирования автомобильных запчастей, пресс-форм и других металлических изделий.

Системные требования и совместимость

Для полноценной работы с CR-Scan Raptor требуются определенные системные ресурсы. На компьютерах под управлением Mac OS необходима версия 11.7.7 и выше, поддержка процессоров Apple M1/M2/M3. На платформе Windows рекомендуется процессор Intel Core i7 седьмого поколения или выше, видеокарта Nvidia с 6 ГБ видеопамяти и оперативная память не менее 16 ГБ. Такие требования обусловлены необходимостью обработки больших объемов данных в реальном времени и высоким разрешением камер.

Интерфейс подключения — USB Type-C с поддержкой USB 3.0, обеспечивающий высокую скорость передачи данных и стабильное питание устройства. Подключение по USB позволяет использовать сканер как со стационарными компьютерами, так и с мощными ноутбуками, соответствующими системным требованиям. Кабель достаточной длины обеспечивает свободу перемещения при сканировании крупных объектов.

Программное обеспечение Creality поддерживает все режимы работы сканера и включает интуитивно понятный интерфейс с пошаговыми руководствами. Программа автоматически распознает выбранный режим сканирования и оптимизирует параметры под конкретную задачу. Встроенные инструменты постобработки позволяют выполнять базовое редактирование, сшивку и оптимизацию моделей без использования стороннего ПО.
