3D-принтер Bambu Lab H2S (EU)

Технические характеристики и конструкция Bambu Lab H2S

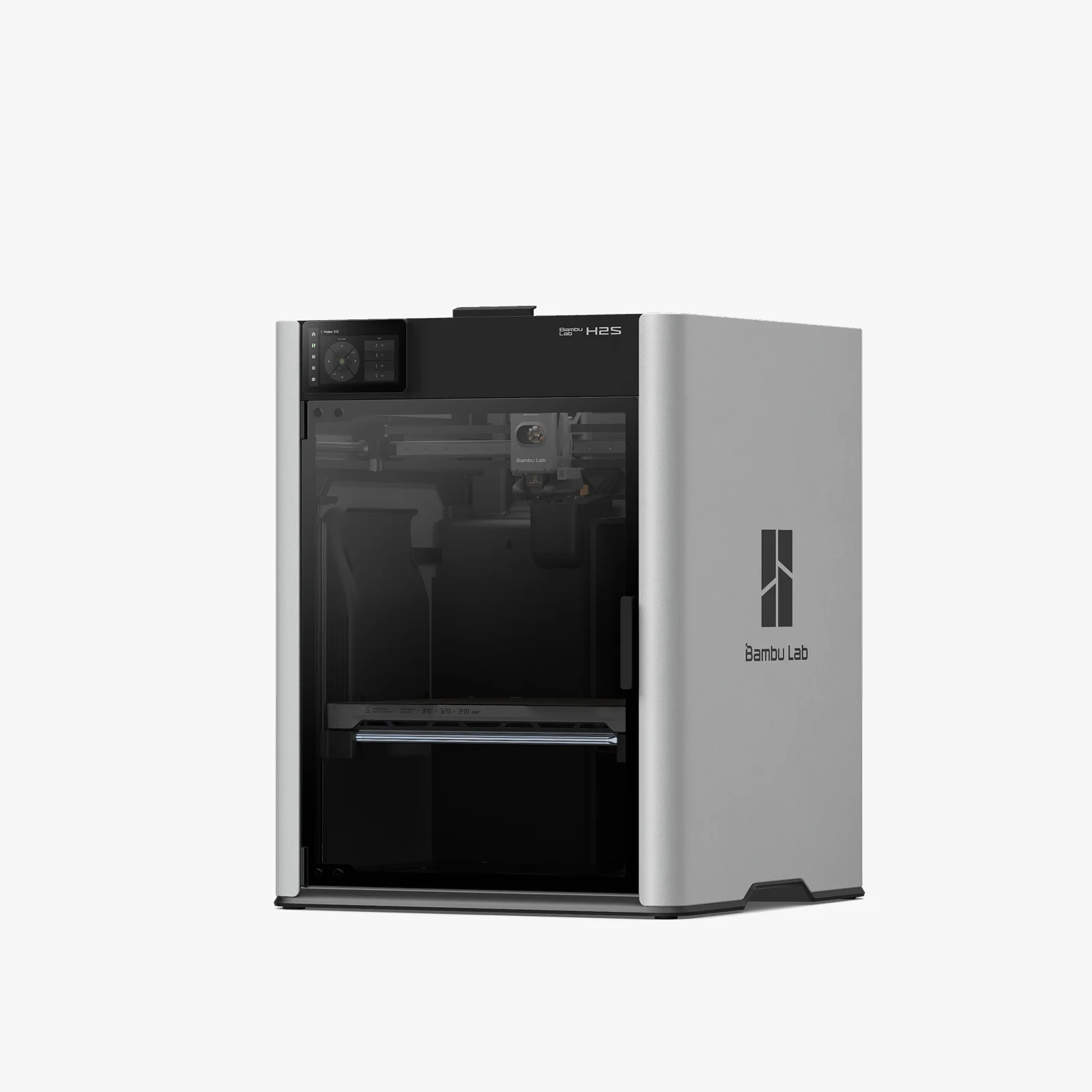

Bambu Lab H2S представляет собой 3D-принтер, работающий по технологии моделирования методом послойного наплавления (FDM). Корпус устройства выполнен из алюминия, стали, пластика и стекла. Габаритные размеры составляют 492×514×626 мм, вес — 30 кг в базовой конфигурации и 30,5 кг в версии с лазерным модулем. Принтер построен на архитектуре Core-XY с двумя шаговыми двигателями и системой обводных шкивов в плоскости XY.

Объем области построения составляет 340×320×340 мм³. Это наибольший показатель среди всех моделей принтеров Bambu Lab на момент выпуска. Увеличение рабочего пространства относительно предыдущей модели X1C составляет 220%. Данная конфигурация обеспечивает возможность изготовления крупногабаритных деталей за один цикл без необходимости разделения модели на фрагменты и последующей склейки.

Термальная система и работа с материалами

Хотэнд выполнен полностью из металла, шестерня экструдера и сопло изготовлены из закаленной стали. Максимальная температура нагрева сопла составляет 350 °C. В комплектацию входит сопло диаметром 0.4 мм, также поддерживается установка сменных сопел диаметром 0.2 мм, 0.6 мм и 0.8 мм. Смена сопел производится без использования инструмента.

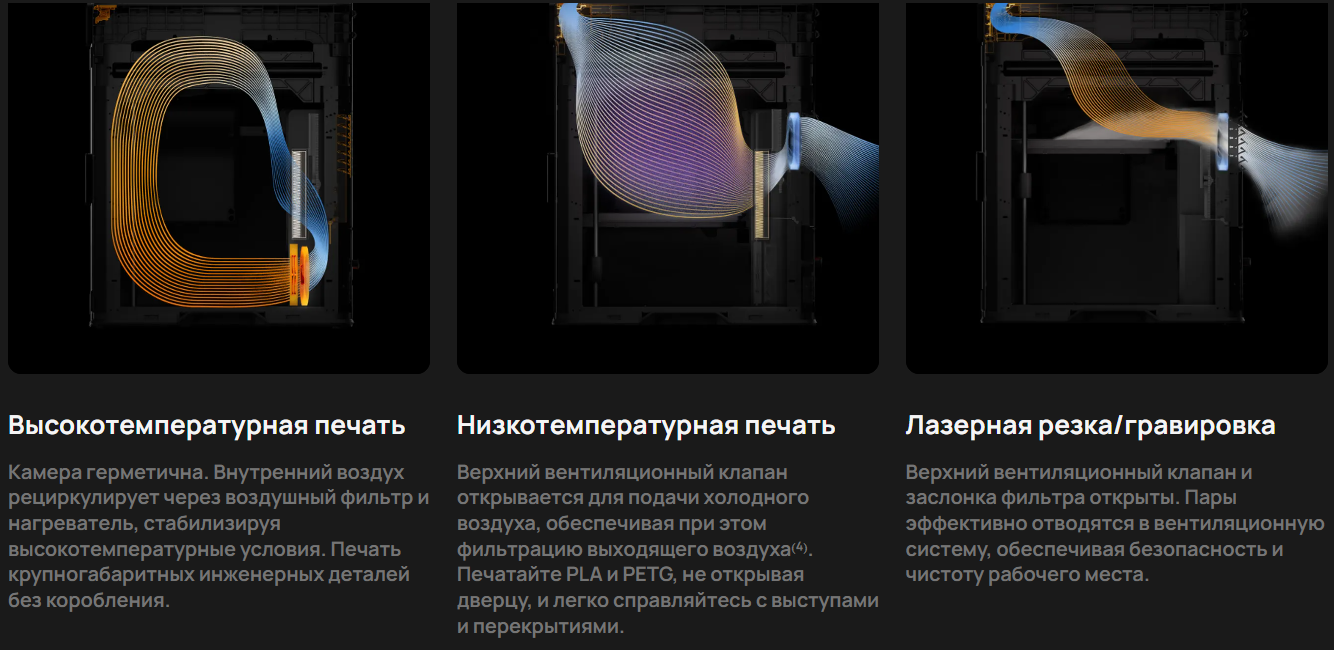

Нагревательный стол развивает температуру до 120 °C. Камера построения оснащена системой активного обогрева с максимальной температурой 65 °C. Поддержание заданной температуры в камере обеспечивается замкнутым контуром управления вентиляторов: вентилятор охлаждения детали, вспомогательный вентилятор, вентилятор обдува хотэнда, вентилятор главной платы, вытяжной и циркуляционный вентиляторы. Сочетание высокотемпературного хотэнда и нагреваемой камеры позволяет использовать материалы от базовых PLA и PETG до инженерных пластиков: ABS, ASA, PC, PA, PET, PPS, а также композитов с углеродным и стеклянным волокном на основе PPA, PA, PET, PC.

Кинематика и скоростные параметры

Максимальная скорость перемещения инструментальной головки составляет 1000 мм/с, максимальное ускорение — 20 000 мм/с². В конструкции применена запатентованная сервосистема экструзии PMSM (синхронный двигатель с постоянными магнитами). Данная система обеспечивает усилие экструзии на 67% выше по сравнению с традиционными шаговыми двигателями.

Максимальный расход материала для стандартного хотэнда составляет 40 мм³/с. При установке опционального высокопоточного хотэнда (High Flow Hotend) максимальный расход увеличивается до 65 мм³/с. Согласно данным производителя, применение высокопоточного хотэнда позволяет сократить время печати до 30% относительно базовой конфигурации X1C при сохранении качества изделий.

Система активной компенсации вибраций нейтрализует микроколебания и резонанс в реальном времени. Данная функция обеспечивает стабильность качества при работе на высоких скоростях перемещения.

Система позиционирования и компенсации отклонений

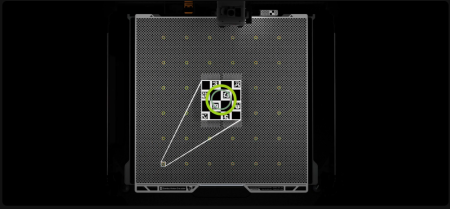

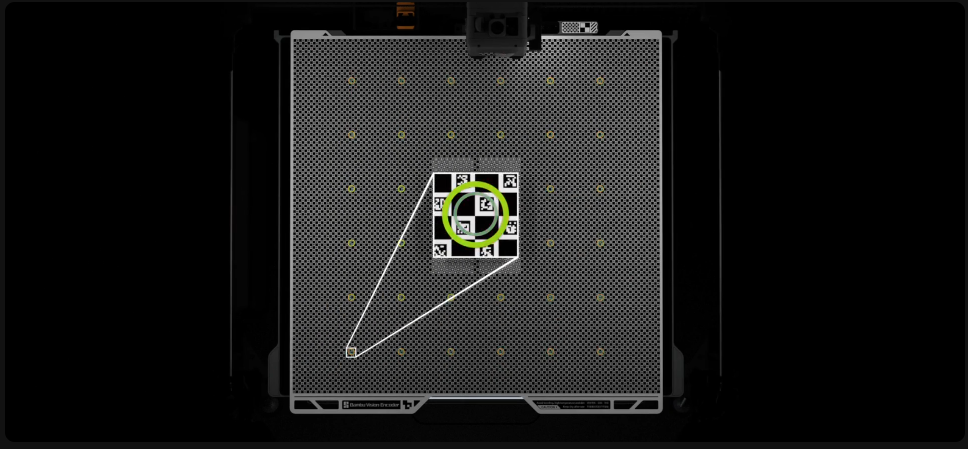

Опциональная технология Vision Encoder обеспечивает точность перемещения менее 50 мкм вне зависимости от расстояния перемещения. Система автоматически компенсирует механический дрейф в процессе калибровки, что позволяет сохранять заявленную точность на протяжении всего срока эксплуатации по мере естественного износа механических узлов.

Функция автоматической компенсации отверстий и контуров (Auto Hole/Contour Compensation) минимизирует допуски печати. Точность размеров отверстий соответствует уровню механического цеха, что позволяет интегрировать валы, подшипники и крепежные элементы без дополнительной механической обработки и подгоночных операций. Для точного управления экструзией применяются датчики вихревых токов, измеряющие давление в сопле и калибрующие параметры PA индивидуально для каждого типа филамента.

Сенсорный парк и система мониторинга

Принтер оснащен 23 датчиками и тремя встроенными камерами. Конфигурация камер включает камеру общего обзора (1920×1080), камеру инструментальной головки (1600×1200) и камеру BirdEye (3264×2448), которая поставляется в составе лазерной версии. Патентованная сервосистема PMSM выполняет дискретизацию сопротивления и положения с частотой 20 кГц, обеспечивая динамическую модуляцию векторов электромагнитного крутящего момента. Система детектирует засоры и скрежет шестерен в реальном времени.

Система машинного зрения на базе искусственного интеллекта в реальном времени отслеживает следующие аномалии: комкование расплава, образование «спагетти», застревание в желобе продувки. Перед каждым рабочим циклом выполняется предполетная проверка: сканирование поверхности печатной платформы на наличие посторонних объектов и аудит конфигурации оборудования.

Датчики тракта подачи контролируют скорость и положение филамента, детектируют спутывание и риск перетирания нити. При использовании модулей AMS дополнительно доступна функция одометрии — отслеживания пробега и остатка материала на катушке. Датчик двери, датчик окончания нити и датчик спутывания входят в базовую комплектацию.

Система безопасности

Устройство оснащено пятью датчиками пламени, датчиками на передней дверце и верхней крышке, кнопкой аварийной остановки. Камера построения выполнена из огнестойких материалов. При обнаружении возгорания или превышения температуры система инициирует звуковую сигнализацию и отправляет уведомление на мобильное устройство, после чего выполняет аварийное отключение питания.

Система фильтрации включает предварительный фильтр класса G3, HEPA-фильтр класса H12 и фильтр с активированным углем из кокосовой скорлупы. Обеспечивается фильтрация твердых частиц и летучих органических соединений.

Уровень шума при работе составляет менее 50 дБ. Снижение шума достигается за счет системы активного шумоподавления двигателя и специальной конструкции воздуховодов.

Лазерный модуль и цифровой резак

Модель поддерживает установку опционального полупроводникового лазерного модуля мощностью 10 Вт (длина волны 455 нм). Размер пятна составляет 0.03×0.14 мм². Максимальная скорость гравировки — 400 мм/с. Максимальная толщина реза по фанере — 5 мм. Позиционирование по осям XY выполняется методом визуального позиционирования с точностью менее 0.3 мм. Измерение высоты по оси Z производится микро-лидаром с точностью ±0.1 мм.

Площадь гравировки составляет 310×260 мм². Лазерный модуль оснащен системой Air Assist для удаления дыма и охлаждения поверхности реза. Защитное окно задерживает излучение 455 нм, обеспечивая класс безопасности 1 при полностью собранном защитном кожухе.

Опциональный модуль цифровой резки (плоттер) обеспечивает область реза 297.5×300 мм². Поддерживается работа с ножом 45°×0.35 мм в диапазоне усилий 50-600 gf. Максимальная толщина реза — 0.5 мм. Поддерживаемые материалы: бумага, винил, ПВХ-пленка, кожзаменитель. Функция рисования пером поддерживает диаметр пера 10.5–12.5 мм. Модуль оснащен автоматическим определением типа коврика для резки и поддерживает работу с растровыми и векторными изображениями.

Управление и программное обеспечение

Управление осуществляется через 5-дюймовый сенсорный дисплей с разрешением 1280×720, мобильное приложение или ПК-приложение. Встроенная память EMMC объемом 8 ГБ, предусмотрен порт для подключения внешнего USB-накопителя. Сетевые интерфейсы: Wi-Fi с поддержкой частот 2.4 ГГц и 5 ГГц.

В качестве штатного слайсера используется Bambu Studio. Поддерживаются сторонние слайсеры, экспортирующие стандартный G-code: SuperSlicer, PrusaSlicer, Cura. Полноценная автономная работа возможна без подключения к облачным серверам: управление, отправка файлов и обновление прошивки выполняются по локальной сети. Режим разработчика открывает доступ к MQTT-порту для интеграции стороннего оборудования и ПО.

Максимальная потребляемая мощность составляет 2050 Вт при напряжении 220 В (кратковременно, до 3 минут для быстрого выхода нагревательного стола на режим). Рабочая температура окружающей среды: от 10 до 30 °C.
