3D-принтер Bambu Lab H2D (EU)

Зона построения и двухсопельная конфигурация

Объем рабочей камеры зависит от количества активных экструдеров. В режиме однooruder печати доступная область составляет 325×320×325 мм³. При активации двух сопел полезный объем сокращается до 300×320×325 мм³. Геометрический предел для двухсопельной печати с учетом зоны обслуживания второго хотэнда составляет 350×320×325 мм³. Таким образом, принтер позволяет изготавливать изделия высотой до 325 мм и шириной до 350 мм без необходимости разделения модели на фрагменты.

Двухсопловая система реализована на базе двух независимых хотэндов, закрепленных на одной каретке. Конструкция не требует механической смены инструмента и не использует продувочные башни для очистки сопла при переключении материала. Это позволяет печатать изделия из двух разных пластиков в рамках одной детали без потери времени на сервисные операции. Поддерживается одновременная печать основным материалом и растворимыми поддержками, а также комбинирование инженерных пластиков с эластомерами.

Конструкция и габариты

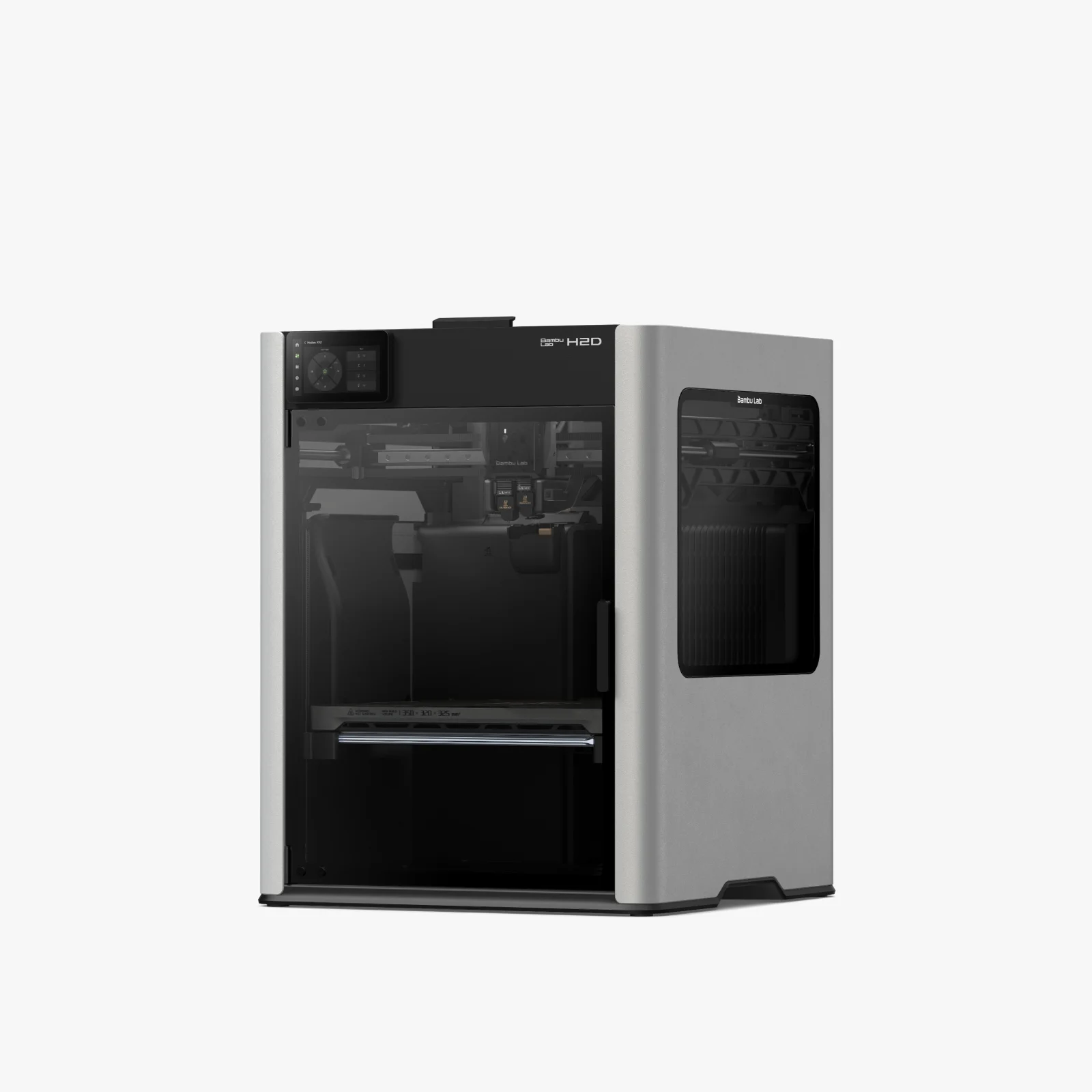

Bambu Lab H2D — это 3D-принтер с закрытой камерой, работающий по технологии FDM. Корпус выполнен из алюминия, стали, ударопрочного пластика и закаленного стекла. Внешние габариты устройства составляют 620×620×755 мм, масса нетто — 31 кг, масса брутто в транспортной упаковке — 38.5 кг. В основе кинематики лежит архитектура Core-XY с двумя шаговыми двигателями, управляющими перемещением портала в горизонтальной плоскости.

Система охлаждения и терморегуляции включает семь вентиляторов с замкнутым контуром управления: основной вентилятор охлаждения детали, вспомогательный вентилятор охлаждения детали, вентилятор обдува хотэнда, вентилятор циркуляции воздуха внутри камеры, вентилятор главной платы, вытяжной вентилятор, а также вентилятор блока питания. Каждый из них управляется независимо на основе данных с термопар и датчиков воздушного потока.

Высокотемпературная печать и совместимость с филаментами

Хотэнды выполнены по цельнометаллической схеме, шестерни экструдеров и сопла изготовлены из закаленной стали. Максимальная температура нагрева сопла — 350 °C. В базовую комплектацию входит сопло диаметром 0.4 мм, также поддерживается установка сменных сопел 0.2 мм, 0.6 мм и 0.8 мм. Замена сопел производится вручную без использования специального инструмента.

Нагревательный стол развивает температуру до 120 °C. В качестве рабочей поверхности используются гибкие стальные пластины с текстурированным или гладким PEI-покрытием. Пластины фиксируются на магнитном основании и извлекаются без применения скребков и адгезивов.

Камера построения оснащена системой активного обогрева, максимальная температура внутри камеры — 65 °C. Нагрев осуществляется за счет тепла от нагревательного стола и дополнительного керамического нагревателя, расположенного в задней части корпуса. Температура поддерживается автоматически с точностью ±1 °C. Данная конфигурация обеспечивает стабильную печать следующими материалами: PLA, PETG, TPU, PVA, BVOH, ABS, ASA, PC, PA, PET, PPS, а также композитами с углеродным и стеклянным волокном на основе нейлона, поликарбоната и полипропилена.

Скоростные характеристики и сервопривод экструзии

Максимальная скорость перемещения инструментальной головки составляет 1000 мм/с, максимальное ускорение — 20 000 мм/с². Подача пластика осуществляется сервоприводом с синхронным двигателем на постоянных магнитах (PMSM). Частота дискретизации системы управления — 20 кГц по трем параметрам: крутящий момент, сопротивление на валу, фактическое положение ротора. Это позволяет детектировать засорение сопла, перетирание филамента и пропуски шагов на ранней стадии.

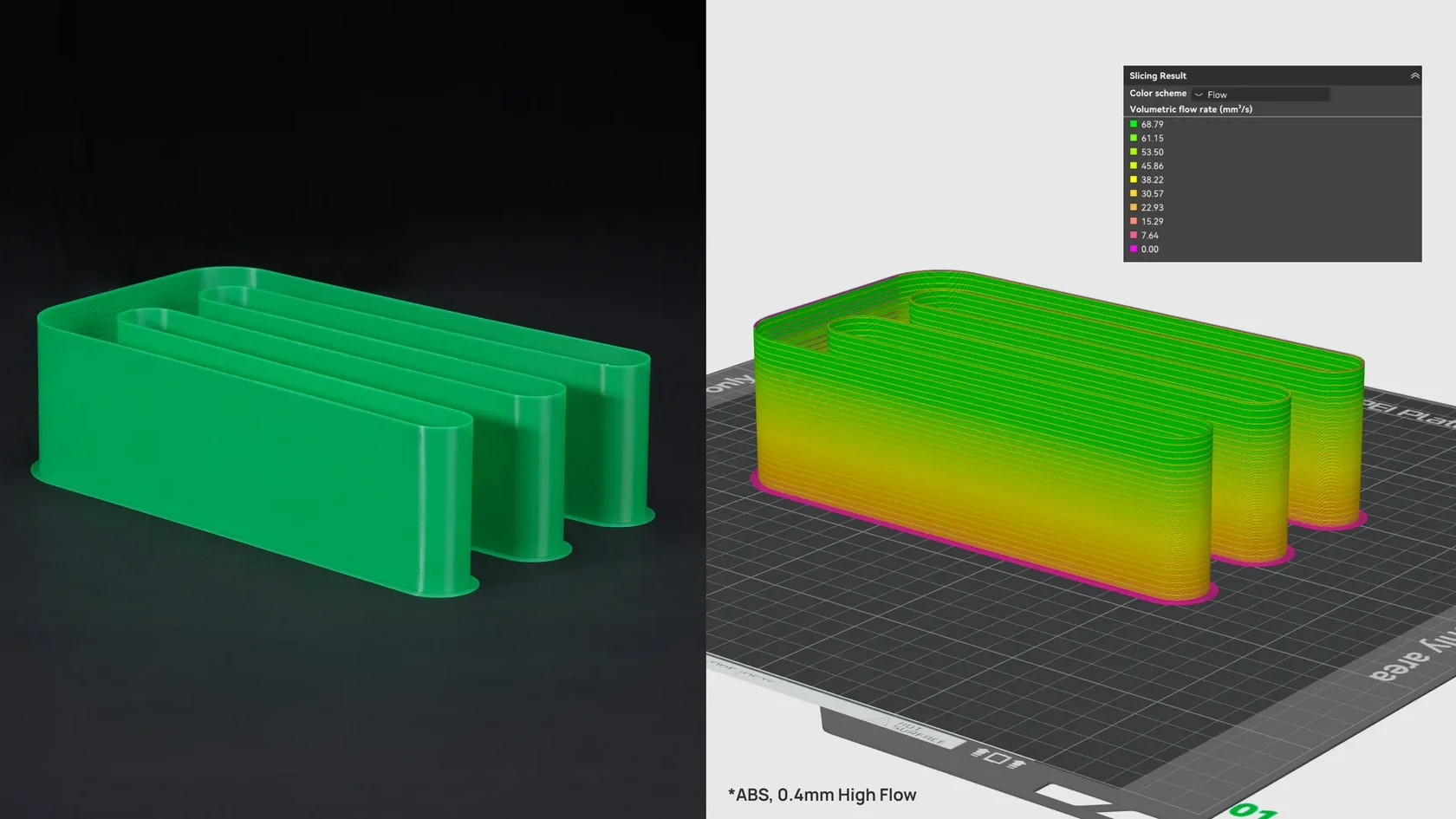

Номинальный объемный расход для штатного хотэнда составляет 40 мм³/с. При установке опционального высокопоточного хотэнда максимальный расход увеличивается до 65 мм³/с. Высокопоточный хотэнд отличается увеличенной зоной плавления и более мощным нагревательным элементом. В паре со стандартным хотэндом это позволяет использовать один экструдер для быстрой печати черновых элементов, а второй — для точного формирования внешних контуров и сложной геометрии.

Система позиционирования и автоматическая калибровка

В принтере реализована оптическая калибровка движения с разрешением 5 мкм. Технология Vision Encector обеспечивает абсолютную точность позиционирования 50 мкм на всей рабочей области. Система компенсирует механический дрейф, возникающий при износе ремней, направляющих и подшипников. Калибровка выполняется автоматически по заданному расписанию либо принудительно перед ответственной печатью.

Калибровка плоскости стола производится с помощью микро-лидара и четырех аналоговых датчиков. Точность определения высоты по оси Z — ±0.1 мм. Система автоматически распознает тип установленной печатной платформы по RFID-метке либо по оптическому паттерну. Для двух сопел выполняется раздельное измерение нулевой высоты с последующим внесением поправок в G-code.

Функция автоматической компенсации отверстий и контуров корректирует размеры модели на этапе слайсинга с учетом усадки материала и особенностей кинематики. Для каждого типа филамента и каждого сопла могут быть заданы индивидуальные коэффициенты компенсации.

Сенсорное оснащение и контроль процесса

Принтер оснащен 15 датчиками различных типов и четырьмя камерами. Камера общего обзора LiveView имеет разрешение 1920×1080 и обеспечивает обзор всей рабочей зоны. Камера инструментальной головки Nozzle Camera с разрешением 1920×1080 оснащена макрообъективом и направлена непосредственно на область экструзии. Камера сопла с ИИ-модулем анализирует форму расплава и контролирует наличие налипаний. Камера BirdEye с разрешением 3264×2448 расположена в верхней части камеры и используется для лазерного позиционирования и контроля геометрии крупных объектов.

Система машинного зрения обрабатывает видеопоток в реальном времени и распознает следующие аномалии: налипание расплава на внешнюю поверхность сопла, отклонение extruded нити от заданной траектории, отсутствие экструзии, образование спагетти-эффекта, комкование поверхности, смещение детали относительно стола. При обнаружении критической ошибки печать останавливается автоматически с сохранением позиции и отправкой уведомления.

Тракт подачи филамента контролируется 15 датчиками на участке от входа в AMS до входа в хотэнд. Измеряются скорость подачи, натяжение нити, положение торца филамента, температура в зоне плавления, динамическое давление расплава. Доступны функции одометрии нити, детектора окончания катушки, детектора спутывания и восстановления печати после кратковременного отключения электропитания.

Фильтрация воздуха и пожарная безопасность

Система очистки воздуха включает три последовательных фильтра. Предварительный фильтр класса G3 задерживает крупные частицы пыли и оседающие взвеси. HEPA-фильтр класса H12 улавливает частицы размером до 0.3 мкм с эффективностью не менее 99.5%. Угольный фильтр с активированным углем из кокосовой скорлупы адсорбирует летучие органические соединения, выделяющиеся при печати ABS, ASA и нейлоном.

В корпус интегрированы пять датчиков пламени спектрального типа, реагирующие на инфракрасное излучение в диапазоне 760–1100 нм. Датчики расположены в зоне нагревательного стола, блока питания, платы управления, задней стенки камеры и вентиляционного тракта. При срабатывании любого из датчиков подача питания на нагреватели отключается, включается звуковая сигнализация, отправляется push-уведомление.

Датчики открытия передней дверцы и верхней крышки блокируют запуск лазера при неполностью закрытом корпусе. Кнопка аварийной остановки расположена на правой боковой панели и дублирует аппаратное отключение нагрузки.

Лазерный модуль: 10 Вт и 40 Вт

Для H2D доступны два варианта лазерного модуля на 10 Вт и 40 Вт. Оба модуля используют полупроводниковый лазер с длиной волны 455 нм. Размер лазерного пятна для версии 10 Вт составляет 0.03×0.14 мм², для версии 40 Вт — 0.14×0.2 мм². Максимальная скорость гравировки для 10-ваттного модуля — 400 мм/с, для 40-ваттного — 1000 мм/с. Толщина реза по фанере — до 5 мм для версии 10 Вт и до 15 мм для версии 40 Вт.

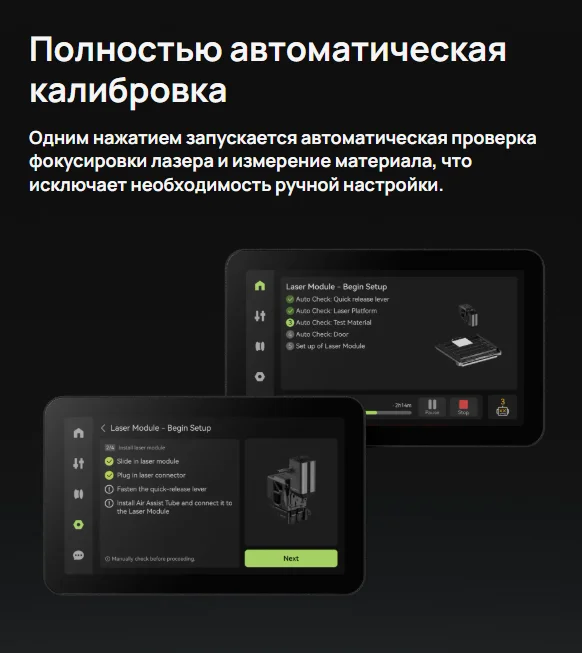

Позиционирование лазерного луча осуществляется методом визуального позиционирования с использованием камеры BirdEye. Точность привязки к объекту — менее 0.3 мм. Измерение высоты Z выполняется микро-лидаром, что позволяет выполнять гравировку на неплоских поверхностях. Лазерный модуль оснащен системой Air Assist — соплом обдува зоны реза сжатым воздухом для удаления продуктов горения и охлаждения кромки.

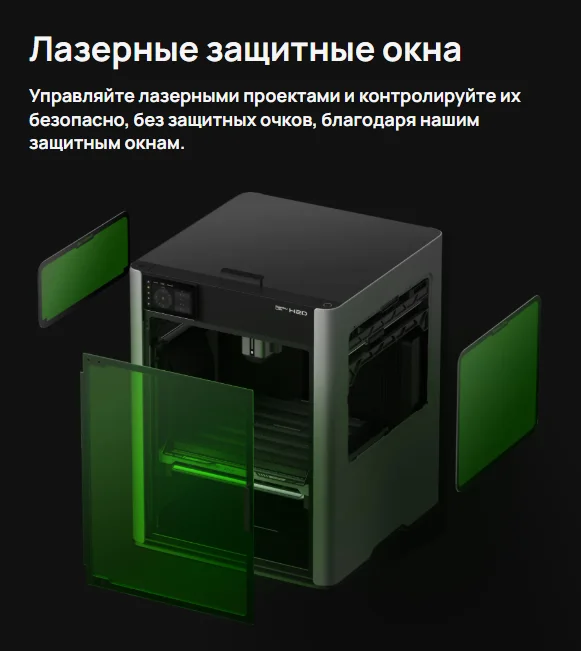

При полностью собранном защитном кожухе с оригинальным остеклением, блокирующим излучение 455 нм, устройство соответствует классу лазерной безопасности 1. Это означает отсутствие необходимости в специальных средствах защиты глаз при работе в закрытом корпусе. В открытой конфигурации класс безопасности — 4.

Модуль цифровой резки и рисования

Модуль плоттера обеспечивает рабочую область 300×285 мм для резки и 300×255 мм для рисования. В комплект входит нож 45°×0.35 мм с диапазоном усилий прижима от 50 до 600 gf. Максимальная глубина реза — 0.5 мм. Поддерживаемые материалы: бумага, виниловая пленка, ПВХ-пленка, кожзаменитель, темный акрил, тонкая резина, шпон, латунная фольга.

Функция рисования пером реализована через держатель с цанговым зажимом, совместимый с перьями диаметром 10.5–12.5 мм. Модуль автоматически определяет тип установленного коврика для резки по QR-коду и калибрует нулевую точку. Поддерживаются растровые и векторные форматы изображений.

AMS 2 Pro: автоматическая подача и сушка филамента

В комплектации AMS Combo поставляется модуль AMS 2 Pro — усовершенствованная система автоматической смены филамента. Внутри модуля размещается до четырех катушек диаметром до 200 мм. Каждая катушка может быть индивидуально подогрета до температуры 65 °C. Подогрев осуществляется через контактную площадку в основании, нагрев воздуха внутри модуля не требуется, что снижает риск деградации гигроскопичных материалов.

Модуль оснащен бесщеточным двигателем подачи, обеспечивающим на 60% более высокую скорость подачи по сравнению с AMS первого поколения. Электромагнитный клапан герметизирует внутренний объем при закрытой крышке, поддерживая низкую влажность при хранении открытых катушек. Считывание RFID-меток позволяет автоматически определять тип, цвет, производителя и рекомендуемые режимы печати для фирменных филаментов Bambu Lab.

Поддерживается последовательное подключение до четырех модулей AMS 2 Pro и до восьми модулей AMS HT. Максимальное количество одновременно доступных катушек — 24. Для подключения двух и более модулей AMS требуется 4-in-1 PTFE адаптер.

Интерфейсы и программное обеспечение

Органы управления включают 5-дюймовый сенсорный экран с разрешением 1280×720, интерфейс выполнен на базе Android Open Source Project. Альтернативные способы управления: мобильное приложение Bambu Handy, настольное приложение Bambu Studio, веб-интерфейс по локальному IP-адресу. Встроенная память eMMC объемом 8 ГБ предназначена для хранения G-code файлов и прошивки, доступен порт USB-A для подключения внешних накопителей.

Сетевые интерфейсы: Wi-Fi 2.4 ГГц / 5 ГГц, Ethernet 100 Мбит/с, Bluetooth 4.2. Встроенный нейропроцессор производительностью 2 TOPS обеспечивает работу алгоритмов машинного зрения без нагрузки на основной процессор.

Принтер поддерживает полноценную автономную работу без регистрации в облачном сервисе и без подключения к интернету. Управление, передача файлов и обновление прошивки доступны по локальной сети. В качестве слайсера используется Bambu Studio 2.0 с открытым исходным кодом на базе PrusaSlicer. Поддерживается импорт G-code из SuperSlicer, PrusaSlicer, Cura. При использовании сторонних слайсеров часть аппаратных функций может быть недоступна.

Максимальная потребляемая мощность — 2200 Вт при напряжении 200–240 В. Данный режим активируется кратковременно при начальном разогреве стола из холодного состояния. Средняя потребляемая мощность в установившемся режиме печати — 1050 Вт.
